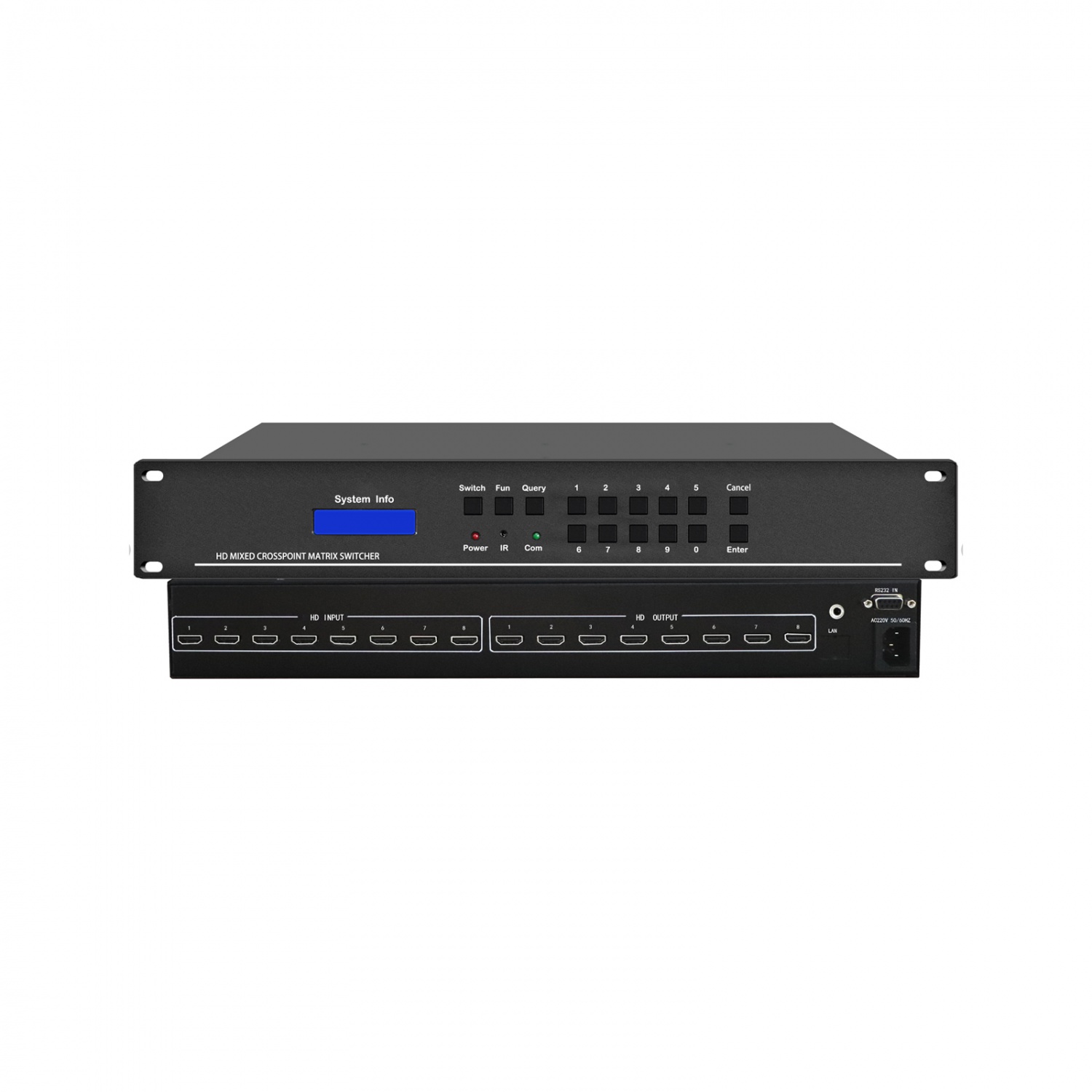

矩阵切换器 HDMI0808

产品详情

高清HDMI矩阵一体式,可兼容支持480p,720p,1080i,1080p分辨率,可在此信号模式下使信号传输衰减降至***,提供良好的高清晰表现表现,保证了图像信号能高保真地输出。具有RS-232通讯接口,方便与电脑、遥控系统或各种远端控制设备连接应用。 支持音频解嵌,即第8路可输出模拟音频,3.5接头。

1. 支持HDCP,支持蓝光DVD等,不需另配解码器。真正的HDMI矩阵;

2. 可选配内置中控模块,提供app,支持iphone、ipad、安卓平板及手机无线控制,提供设计平台,用户可对app软件的背景图片、颜色进行更换,按钮的大小、位置、外观可自由设计;iphone、ipad软件通过苹果公司审核,可从app store下载,不需越狱;

3. 支持EDID管理,现场可通过串口软件更改板卡EDID数据;

4. HDMI输入端带数字均衡调整电路,输出带信号预加重增强电路,使信号能进行更长距离传输,输入加输出都可超过40米距离(不需配带芯片的HDMI线);

5. 所有板卡和主板,采用德国Erni原装进口专业高速连接器,非普通金手指连接;

6. 支持RS-232、红外(选配)、网口(选配)控制信号切换功能;

7. 一体化全铝拉丝面板、蓝光液晶显示屏,美观***的外观设计;

8. 采用Contrex嵌入式ARM处理器控制,运行速度更快,系统更稳定;

9. 支持一键快速查询功能,方便察看矩阵的切换状态;

10. 具有掉电记忆功能带有断电现场保护,上电自动恢复关机前状态;

11. 标准机架安装的金属机箱。

12. 采用国际通用的标准宽电压输入电源,电网电压在 100V—250V 之间波动,都能保证稳定的输出,极大提高了系统的可靠性和稳定性,16系列***功耗55W,32系列***功耗100W。

13. 全贴片SMT工艺,特有ESD静电保护功能;

14. 数字信号运用了点对点无损传输方式,有力保证了图像信号的高保真输出;

15. 电讯级核心数字交换芯片,具有超强的抗干扰及全天候工作能力;

16. 机架安装:    标准3-12U ;

17. 带宽:5.25Gbps       增益:0dB

18. 位时钟抖动:<0.15Tbit

19. 位上升时间:<0.3Tbit(20%--80%)

20. 位下降时间:<0.3Tbit(20%--80%)

21. ***传输延时:5nS

22. 切换速度:200ns(***长时间)

23. 串行控制接口:RS-232, 9-针公 D型 接口,波特率:9600, 数据位8位, 停止位1, 无奇偶校验;2 = RX, 3 = TX, 5 = GND

24. 以太网控制接口(选配): RJ-45母接口,TCP/IP Server或UDP模式,自适应10M或100M,全双工;

25. 平均故障间隔时间:(MTBF)30000小时

参数:

协议: 支持HDCP, 兼容DVI1.0协议;

增益: 0 dB;

像素带宽: 165MHz, 全数字;

接口带宽: 3.2Gbps;

支持分辨率:高清1080P;

位时钟抖动(Clock Jitter) <0.15 Tbit;

位上升时间(Risetime ) <0.3Tbit (20%--80%);

位下降时间(Falltime) <0.3Tbit (20%--80%);

***传输延时 5nS(±1nS);

切换速度: 210 ns(***长时间)

信号类型:全数字 T.M.D.S. 信号

接口: HDMI-A母接口

信号强度: T.M.D.S +/- 0.4Vpp

***小/***电平: T.M.D.S 2.9V/3.3V

EDID: EDID现场可擦写

阻抗: 50 Ω

***直流偏置误差: 15mV

***传输距离:输入加输出大于40米;

控制接口:RS-232;

串行控制接口:RS-232, 9-针D型公接口,波特率:9600, 数据位:8位, 停止位:1, 无奇偶校验位

串行控制口结构: 2 = TX, 3 = RX, 5 = GND

电源:100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源

***功耗:28w

温度 储存、使用温度: -20℃ ~ +70°C

湿度 储存、使用湿度:10% ~ 90%
