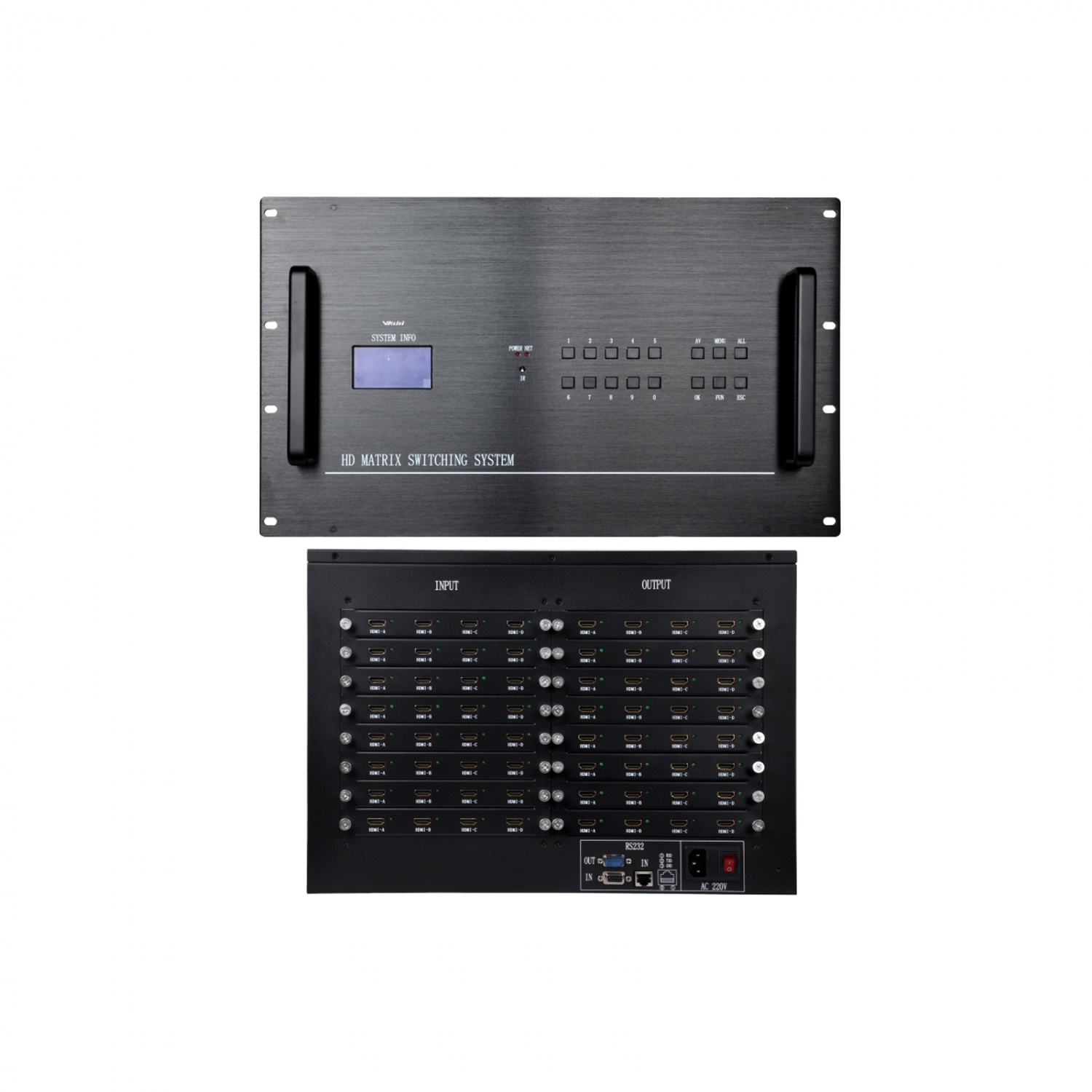

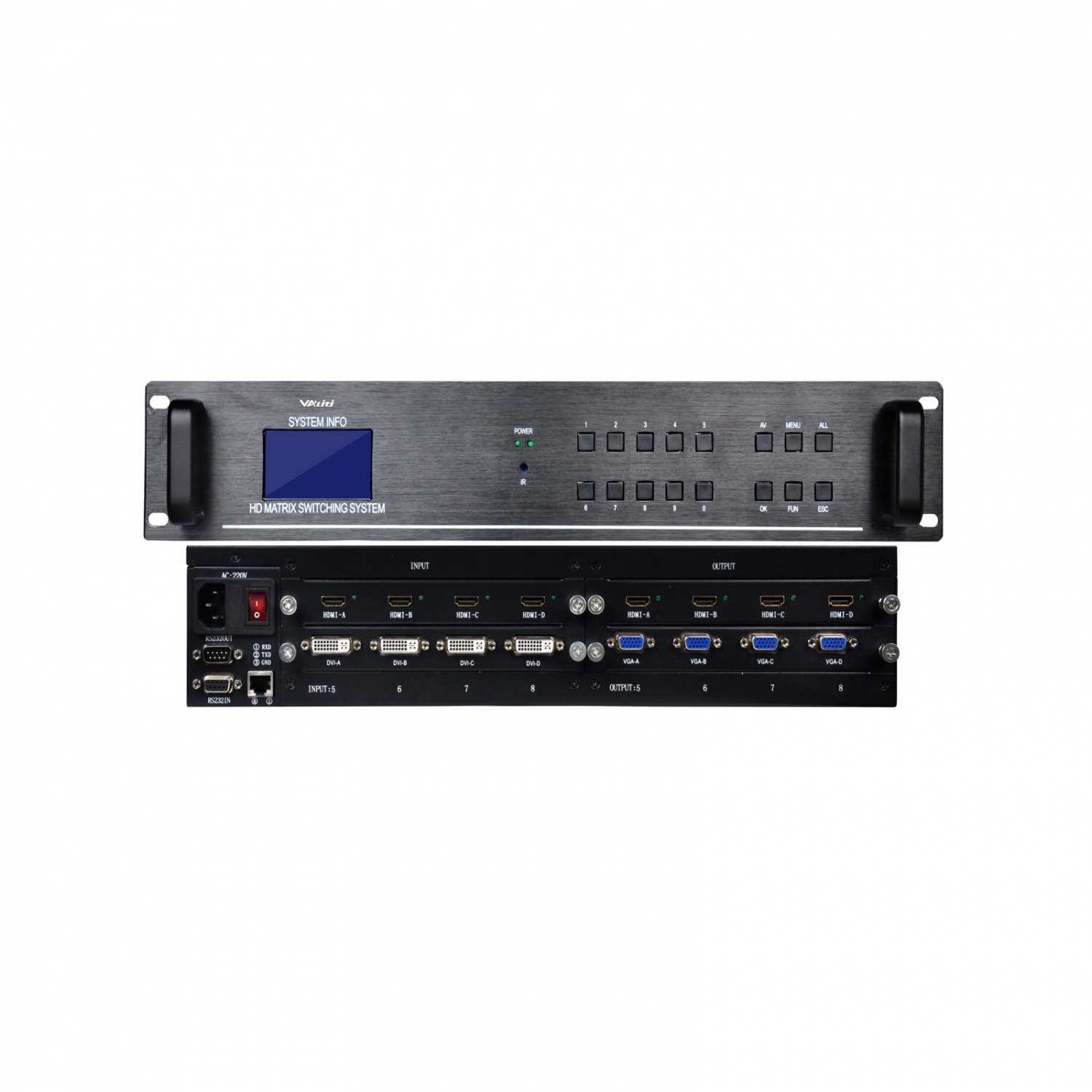

混插矩阵切换器系列

产品详情

产品型号:P-08-MIX / P-16-MIX /P-32-MIX

产品性能

1、支持8/16/32路输入、8路输出模拟和数字高清视频信号交换

2、采用插卡式架构机箱,各类输入、输出视频接口任意组合,方便维修更换及扩容升级

3、输入视频板卡包含目前常用的所有视频接口,支持支持(CVBS,Audio)AV、YUV、RGB、VGA、VGA、HDMI、DVI、SD-SDI、HD-SDI、3G-SDI

4、输出视频板卡支持支持(CVBS,Audio)AV、YUV、RGB、VGA、VGA、HDMI、DVI、SD-SDI、HD-SDI、3G-SDI

5、支持3D信号传输处理,支持HDMI 1.4协议

6、支持图像***分辨率1920X1200@60Hz,2048X1080p@24Hz,高达10.2Gb/s 速率

7、兼容高清、模拟多种信号格式,支持HDCP协议和EDID自适应

8、强大的板卡热插拔技术,紧急情况可随意插拔

9、前面板设有LCD液晶显示屏,实时显示由前面板按键和遥控器设置的状态

10、多种控制方式,支持控制键盘和RS232控制(中控控制也可以大屏软件控制切换)可红外控制(红外遥控器控制切换)

11、符合国际机箱标准,可安装于任何19英寸的机柜上

设备参数:

1、8/16/32路高清混合混插多路信号输入

2、8/16/32路高清混合混插多路信号输出

3、信号输入输出:支持(CVBS,Audio)AV、YUV、RGB、VGA、VGA、HDMI、DVI、SD-SDI、HD-SDI、3G-SDI输入输出

4、带宽(速率):10.5Gbps,正常情况下6.5Gbps

5、通道间隔离度:>65dB

6、***传播延时:5ns(±1ns)

7、切换速度:≤100ns

8、串行控制接口:RS-232,9-针母D型接口

9、电源:100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源

10、功率:≤400W(根据机型而定)

11、存储环境温度:-20°C ~ +60°C

12、工作环境温度:-20°C ~ +55°C

13、相对湿度:20%~ 95%

14、平均无故障时间:80,000小时

15、输入输出板卡:4路卡


板卡参数

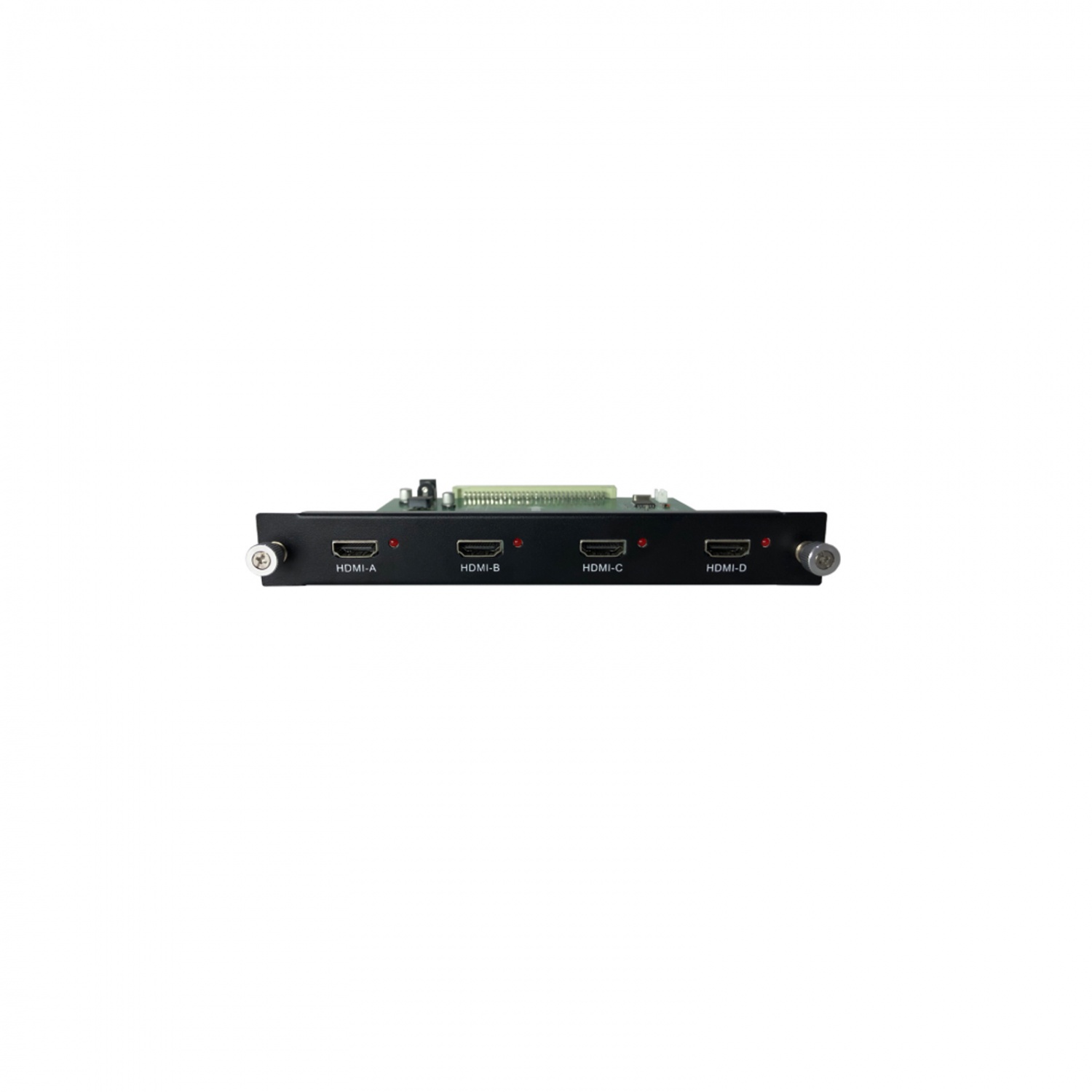

清输入板卡,配合数字高清混合矩阵主机使用,采用独立板卡设计,每块卡支持4路VGA/HDMI/DVI/SDI信号输入

1、支持4路VGA/HDMI/DVI/SDI输入板卡,采用VGA/HDMI/DVI/SDI转色差传输方式,配合数字高清混插矩阵主机使用

2、采用独立板卡设计,每块卡支持4路YPBPR信号输入,将YPbPr模拟视频信号转化成高性能的数字高清图像进行传输

3、独立的视频切换输入,模块化结构设计,支持插拔模块,安装简单,即插即用;支持信号时序重整,完美显示1920×1080P高清图像

4、支持由VGA/HDMI/DVI/SDI模拟信号,倍频成数字高清信号输入

5、支持1920x1200以下常用分辨率图像信号

6、卡片式结构,即插即用,无需任何设置

7、可选择VGA/HDMI/DVI/SDI,YPbPr任意一种信号输入

8、输入***支持分辨率:HDPC: 1920x1200P@60_24bit

9、倍线输入可设置分辨率***可达HDTV:1920x1080P@60_36bit

技术参数VGA/HDMI/DVI/SDI输入输出板卡

1、带宽:500MHz(-3dB)满载

2、支持***分辨率:1920×1200

3、微分相位I/0S:<1.28度,3.58MHz;微分相位误差:0.1度,3.58-4.43MHz

4、***传播延时:5nS(±1nS);频率响应:少于±0.1dB-30MHz

5、切换速度:≤180ns(输入视不同的分辨率及信号格式速度有所不同)

6、信号类型:4×VGA信号

7、输入格式:支持模拟视频信号(VGA/UXGA),RGBHV,RGsB,YPbPr

8、连接器:三排15孔(VGA母头)

9、***小电平:0.5Vp-p;***小电平:0.5Vp-p

10、阻抗:75Ω

11、回波损耗:-30Db@5MHz

12、***直流偏置误差:15mV

13、功耗:满载〈8W

14、温度:-20℃~65℃
