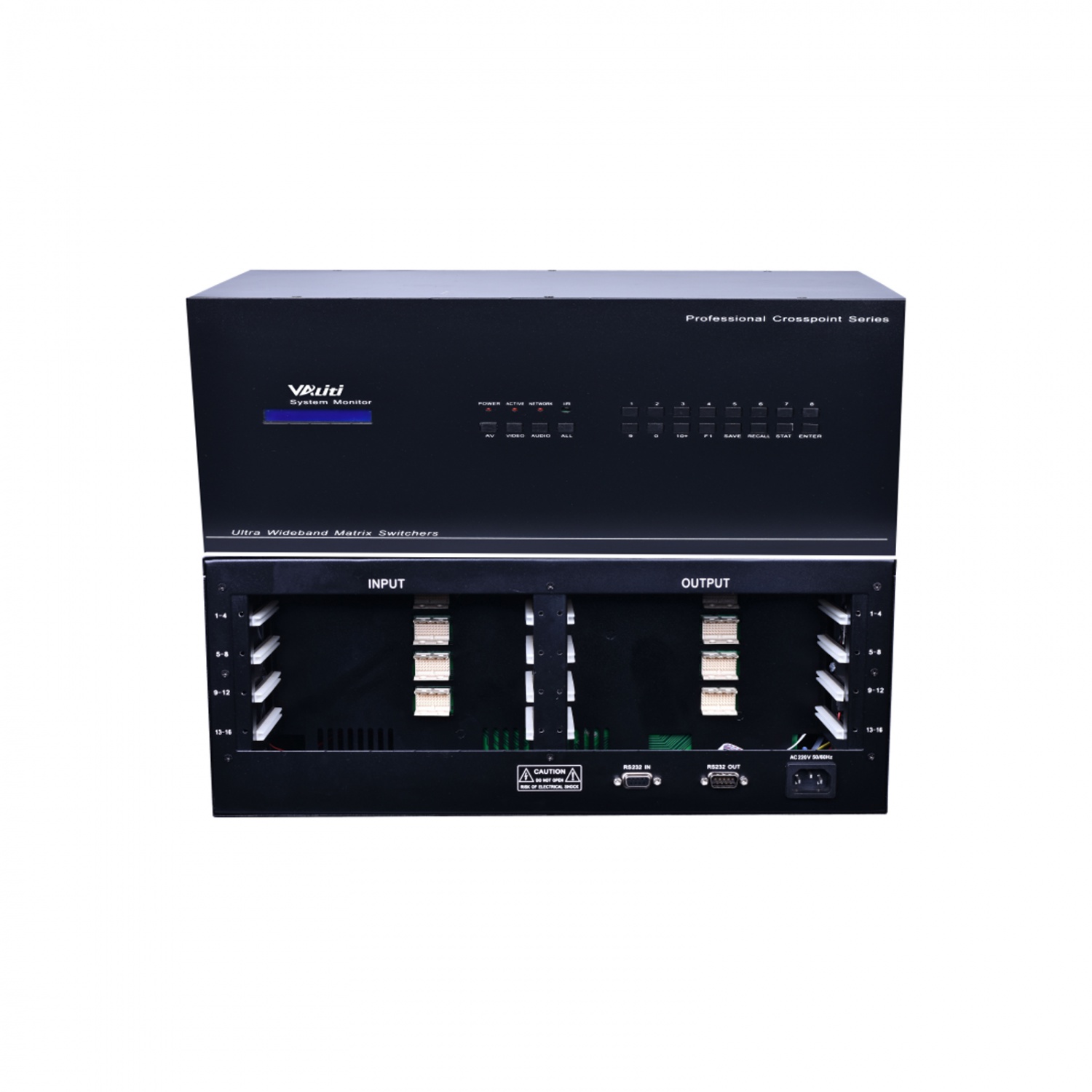

无缝混插矩阵切换器系列

产品详情

产品型号:H-8MIX-H  / H-16MIX-H  / H-32MIX-H

产品描述:

混合无缝矩阵切换器是一款配置灵活的矩阵信号切换器。采用高性能的硬件设计,完美支持各类高清晰数字/模拟信号切换处理。为各行业的多种视频及控制信号分配切换处理提供一站式解决方案,可广泛应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场所。

产品简况:

1、可配置输入/输出信号卡的模块化矩阵主机,支持8/16/32路信号切换。支持8/16/32路输入、8/16/32路输出模拟和数字高清视频信号交换

2、支持(CVBS,Audio)AV、YUV、RGB、VGA、VGA+AUDIO、HDMI、4KHDMI高清、DVI、SD-SDI、HD-SDI、3G-SDI、HDBaseT(选配)、光纤(选配)的任意输入/输出信号卡,提高系统灵活性,其中DVI输入卡兼容CVBS,YUV,S-VIDEO信号,VGA输入/输出卡均兼容CVBS,YUV,S-VIDEO

3、通过定制配置各类相同或不同的输入输出卡可以组成单一接口类型或多接口类型的矩阵,如HDMI矩阵,DVI矩阵,VGA矩阵,YUV矩阵,Video矩阵等

4、支持输入分辨率达到4Kx2K,输出分辨率为2K

5、视频处理能力:完全支持无缝切换;全彩色处理,无任何色彩丢失;支持帧率适配(如输入25帧输出60帧),内建图像缩放引擎,输入缩放到输出的任意分辨率转换

6、音频处理能力:DVI、VGA、HDMI输入支持模拟音频输入混合;HDMI输入支持模拟音频/数字音频选择混合;混合后的信号经切换后,支持内嵌音频输出(HDMI)、或者视频和音频分离输出(DVI、VGA、HDMI等

7、支持无缝切换功能,对数字、模拟信号均可实现无缝切换,无黑场

8、矩阵采用纯插卡式箱体结构设计,模块化结构可配置为单一接口或多接口类型矩阵,板卡插槽采用工业PVC轨道,抗冲击性能好

9、兼容HDCP协议:可正常传输带内容保护的视频内容

10、EDID支持自动读写、自动切换功能,同时支持手动读写功能

11、EDID可自动获取当前切换状态***分辨率,并自动输出分辨率以达到***显示效果

12、断电现场切换记忆保存功能

13、前面板LCD状态显示,可显示设备各通道的切换状态、输入信号特性等信息,直观方便

14、矩阵面板支持高达32个场景的存储和调用,使用矩阵专业控制软件可实现任意数量的场景存储和调用(数量与矩阵通道数相关)

15、所有信号采用总线交换技术,并采用单独的专用通道传输,确保所有图像的实施显示

16、电路板全部采用沉金工艺,高抗氧化性,焊接强度高;板卡与主板之间采用镀金工艺高速连接器链接,确保信号稳定无损传输

17、可分别调节输入、输出通道的亮度、对比度、清晰度,并可一键还原

18、支持RS232控制协议,可以方便的与个人电脑、遥控系统或各种远端控制设备以及配合中控使用

19、遥控锁定功能,面板手动一键切换,傻瓜方便;

20、防止误操作,前面板按键自带锁定功能;长时间不操作矩阵,前面板液晶屏可自动屏保,环保省电

21、采用插卡式架构机箱,各类输入、输出视频接口任意组合,方便维修更换及扩容升级

22、支持3D信号传输处理,支持HDMI 1.4协议

23、具有视频信号分辨率设置固定输出,支持从800x600至1920x1200分辨率输出

24、支持图像***分辨率1920X1200@60Hz,2048X1080p@24Hz,高达10.5Gb/s 速率

25、兼容高清、模拟多种信号格式,支持HDCP协议和EDID自适应

26、强大的板卡热插拔技术,紧急情况可随意插拔

27、前面板设有LCD液晶显示屏,实时显示由前面板按键和遥控器设置的状态

28、多种控制方式,支持RS232控制(中控控制也可以大屏软件控制切换)可红外控制(红外遥控器控制切换)控制键盘以及网络控制(TCP/IP选配)

29、机身提供RS-232和网络控制(TCP/IP选配)接口

30、计算机局域网/广域网集群控制,具有对网络设备的管控能力

31、符合国际机箱标准,可安装于任何19英寸的机柜上

设备参数:

1、可接入输入卡数量:2/4/8块

2、可接入输出卡数量:2/4/8块

3、输入通道:8/16/32路

4、输出通道:8/16/32路

5、信号输入输出:支持(CVBS,Audio)AV、YUV、RGB、VGA、VGA+AUDIO、HDMI、DVI、SD-SDI、HD-SDI、3G-SDI输入输出

6、带宽(速率):10.5Gbps,正常情况下6.5Gbps

7、通道间隔离度:>65dB

8、***传播延时:5ns(±1ns)

9、切换速度:≤100ns

控制类型:

1、串行控制接口:RS-232,9-针母D型接口

2、网络控制接口:RJ45(选配)

3、网络控制协议:UDP;TCP/IP (选配)

4、键盘控制(选配)

设备规格:

1、电源:100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源

2、功率:≤400W(根据机型而定)

3、存储环境温度:-20°C ~ +60°C

4、工作环境温度:-20°C ~ +55°C

5、相对湿度:20%~ 95%

6、平均无故障时间:80,000小时

设备卡槽规格:

7、输入输出板卡:4路卡


板卡参数

高清输入/输出板卡,配合高清混插矩阵主机使用,采用独立板卡设计,性能的灵活应用,支持数字高清图像传输。

功能特点

1、混合板卡支持2路HDMI-A母接口输入,2路VGA接口输入  普通板卡支持4路HDMI/VGA/DVI/SDI/HDBASET

2、HDMI支持4K分辨率输入,HDMI支持4K分辨率输入,支持蓝光机

3、支持3.5mm音频座

4、输入***长距离达20M

5、HDMI2.0(并向下兼容)、HDCP1.3、DVI1.0

6、***支持分辨率: HDPC: 1920x1200P@60_24bit

            HDTV: 1920x1080P@60_36bit

7、倍线输入可设置分辨率***可达1920x1080P@60Hz

技术规格

HDMI输入卡

1、协议:HDMI2.0(并向下兼容),HDCP1.3协议, DVI1.0协议

2、增益:0 dB

3、像素带宽:165MHz, 全数字

4、接口带宽:2.25Gbps,全数字(总共6.75Gbps,  每种颜色是2.25Gbps)

5、***支持分辨:HDPC: 1920x1200P@60_24bit,HDTV:1920x1080P@60_36bit,3D Format: 1920x 1080P@24_36bit

6、位时钟抖动(Clock Jitter):<0.15 Tbit

7、位上升时间(Risetime ):<0.3Tbit (20%--80%)

8、位下降时间(Falltime):<0.3Tbit (20%--80%)

9、***传输延时:5nS(±1nS)

10、接口:2路HDMI-A母接口/卡

11、信号强度:T.M.D.S. +/- 0.4Vpp

12、***小/***电平:T.M.D.S.  2.9V/3.3V

13、阻抗:50 Ω

14、EDID:可选默认EDID与及读取功能

15、***直流偏置误差:15mV

16、建议***输入/输出距离:输入小于20米,在1600x1200@60时(推荐使用认证过的HDMI专用线材,如Molex TM 的线材)

输入/输出卡

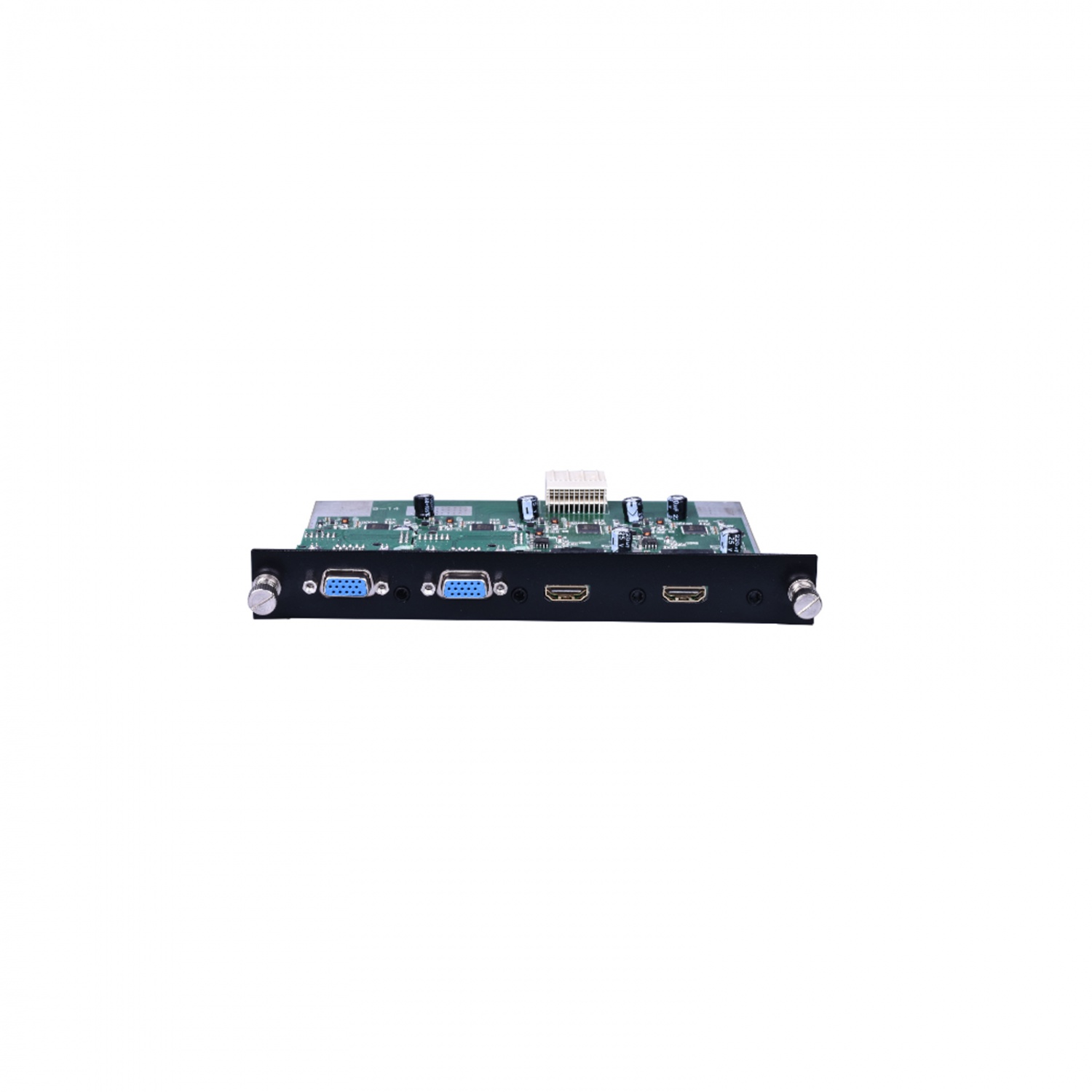

1、混合板卡接口:2路HDMI接口+2路VGA接口

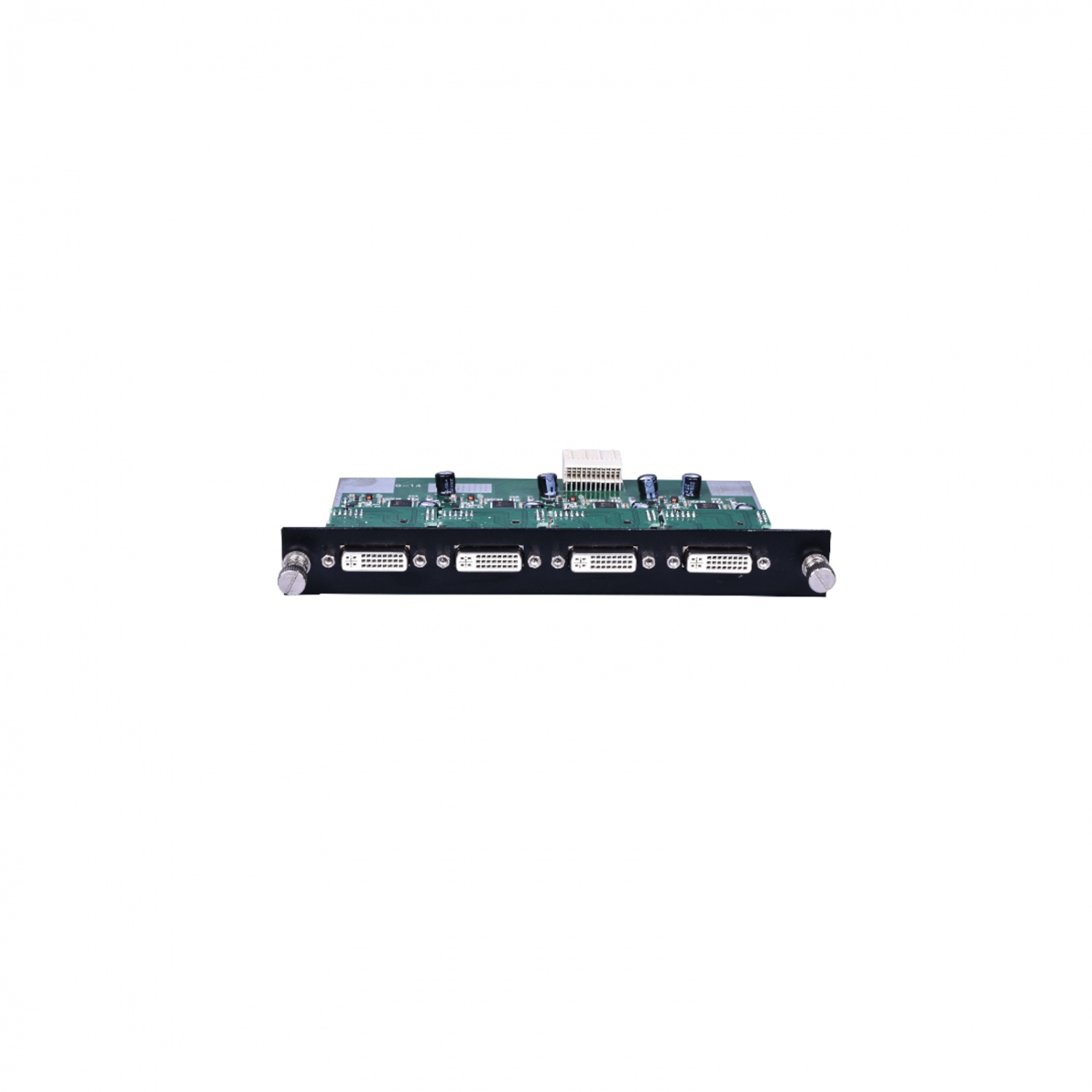

2、普通板卡支持4路HDMI/VGA/DVI/SDI/HDBASET

3、信号类型:HDMI/VGA/DVI/SDI/HDBASET视频信号

4、增益:0 dB

5、带宽:350MHz @ -3dB

6、微分相位误差:0.1°,3.58-4.43 MHz

7、微分增益误差时:0.1% ,   3.58-4.43 MHz

8、信号强度:0.63V p-p 到 0.9 V p-p

9、***小/***电平:RGB信号:0V/1.0V   HV信号:0V/5.0V

10、输入阻抗:75Ω

11、回波损耗:<-30dB@5MHz
